凯发K8一触即发发出，然后经过transceiver将信号调制，再经过PA对信号进行放大，然后经过各个不同band的双工器将上行信号送到Transmit module，在Transmit module中进行开关切换、选择，然后发射出去。

　　RX：信号从天线进入，经过Transmit module对相应的band进行选择、切换，然后送入双工器对收发信号进行分离，然后送入Transceiver将信号解调，最后送入基带芯片。

　　公共端指的是在手机的射频电路中，所有的频段的共同通路，所有信号都是经过公共端，传输到天线，然后再耦合发射出去。因此公共端的性能好坏，决定了所有射频频段的性能。而公共端的调试主要目的是将公共端的匹配拉至50Ω，让公共端的差损尽可能小。

　　在一个手机射频电路中，有不同的频段（band），因此公共端的调试也要兼容不同的band，让信号都能够以较小的差损来传输。

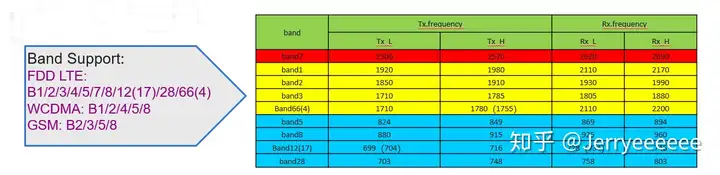

　　回到图3-band support，了解band信息之后，就能通过查询各个band的频率，来得知公共端所需要兼容的频段有哪些。

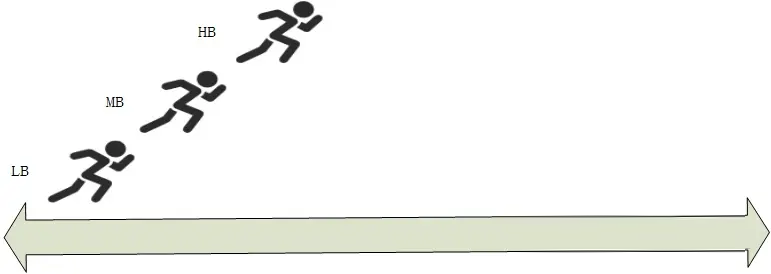

　　如上表所示，在调试公共端时，需要兼容所有的频点，但是由于如果调试过程中，带宽过宽则会增加调试难度和精度。因此我们可以将其划分为高中低三个频段，其中：

　　因此公共端调试应当创建三个调试频段，每次更换匹配都要check三个频段的差损！要同时达到最优！

　　我们要利用网分查看从connector端口到TxM之间的公共端的差损，因此我们需要将靠近天线端的connector（即扣线头）连接到网分的port2端口，作为S22，将公共端输入到TxM的端点连接到网分的port1，作为S11，然后S21即为公共端通路插损，我们的目标就是将S21减小。

　　调试目的：为了将一个band内的所有频率能有较好的一致性，不会有太大的差别，并且在调发射的时候，各个频点都落在PA loadpull的统一区域内，使得其性能都能处于较好的位置。

　　盲调接收端匹配，首先通过查看Rx loss来进行粗调，然后利用综测仪，在信令模式下直接查看接收灵敏度是否达标。
